Stauchdrucktechnik
Stauchdruckprüfung – Ermittlung der Druckfestigkeit von Verpackungen
Die Stauchdruckprüfung dient der Bestimmung der Widerstandsfähigkeit von Verpackungen gegenüber vertikal einwirkenden Druckkräften. Sie wird eingesetzt, um die Stabilität von Verpackungen unter realistischen Lager- und Transportbedingungen zu bewerten.
Die Prüfung kann auf zwei Arten durchgeführt werden: mit kontinuierlich ansteigender Kraft bei konstanter Vorschubgeschwindigkeit oder mit konstanter Krafteinwirkung über einen definierten Zeitraum.
Ziel der Prüfung ist entweder die Ermittlung der maximalen Tragfähigkeit (Maximalkraft) oder die Überprüfung eines vorgegebenen Belastungsgrenzwertes (Sollwert).
Bei der Bestimmung der maximalen Tragfähigkeit wird die Verpackung so lange belastet, bis deutliche Verformungen oder strukturelle Schäden auftreten. Daraus ergibt sich die höchste Druckkraft, die die Verpackung aufnehmen kann, ohne ihre Schutzfunktion zu verlieren.
Die Prüfung bis zu einem definierten Sollwert erfolgt in der Regel im Rahmen standardisierter Leistungsbewertungen von Transportverpackungen, beispielsweise gemäß ASTM D4169. Diese Norm verfolgt das Ziel, Verpackungssysteme unter praxisnahen Bedingungen zu testen, bevor sie im realen Transportprozess eingesetzt werden.

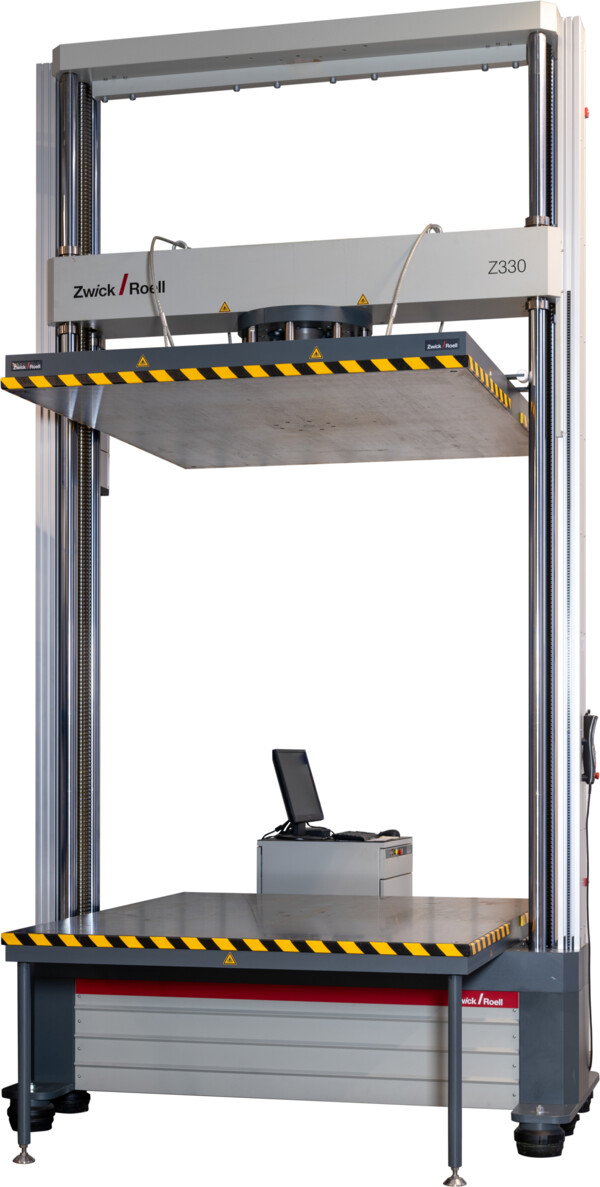

Stauchdruckpresse | 330 KNZwick/Roell | Z330
Spezifikation
| Prüfkraft | bis 330 kN |
|---|---|
| Prüfraum | bis 2,1 m × 1,6 m × 2,46 m (L × B × H) |
| Druckplatten | untere Platte starr, obere Platte starr oder frei schwenkbar |
| Prüfvarianten | stetiger Vorschub oder konstante Last |
Einsatz
Mit der Stauchdruckpresse Z330E können Stauch- und Stapeldruckprüfungen (Ermittlung BCT-Wert) an großen Verpackungen und Versandeinheiten bei gleichmäßiger Vorschubgeschwindigkeit oder statischer Belastung nach den entsprechenden Prüfvorschriften und jeweilig gültigen Normen durchgeführt werden.
Anwendbare Prüfverfahren: ASTM D642, DIN 55440-1, DIN EN ISO 12048, DIN EN ISO 2234, ASTM D4169, ASTM D7386, ISTA Series

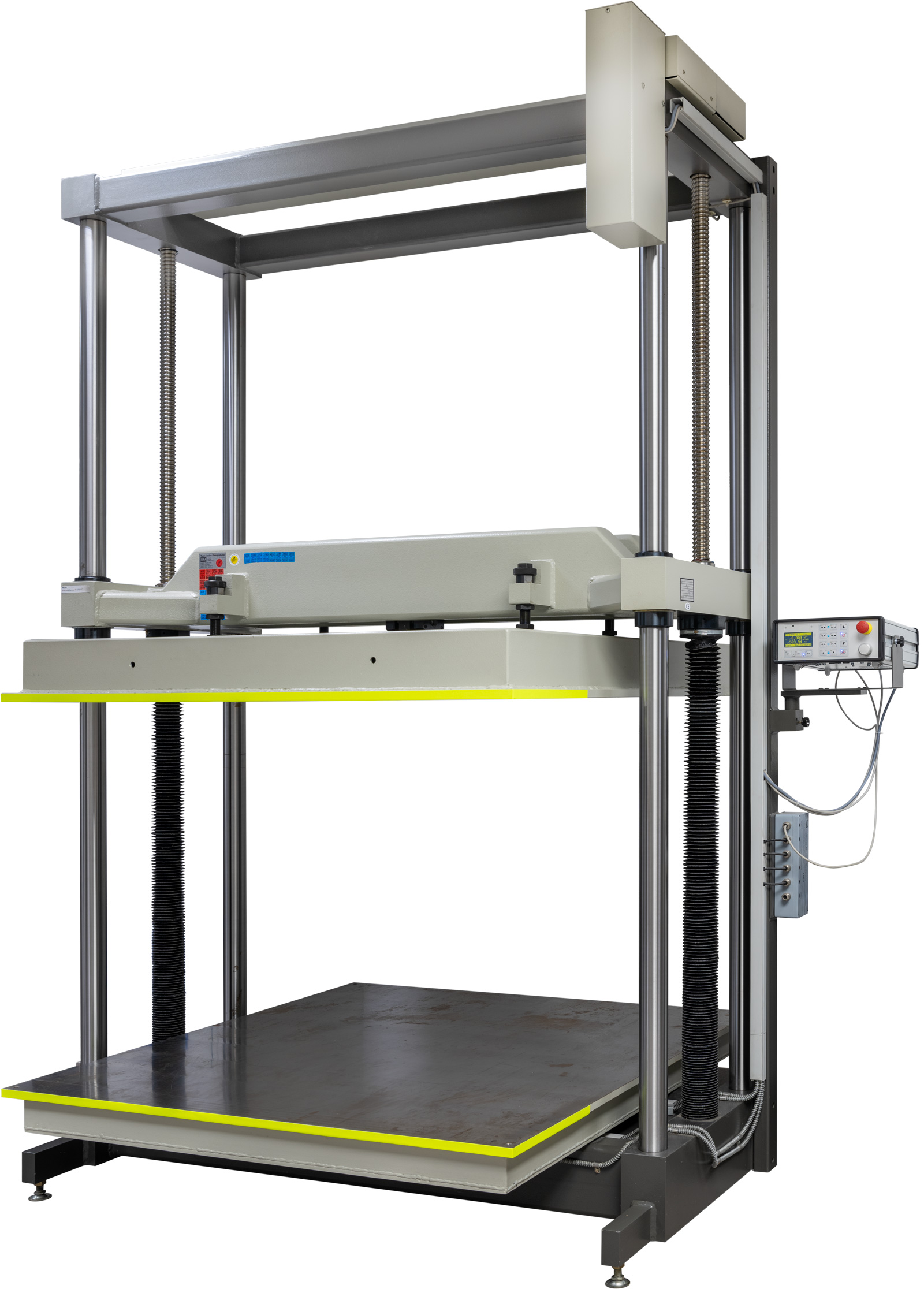

Stauchdruckpresse | 50 kNTIRA Test 2750 BCT
Spezifikation
| Prüfkraft | bis 50 kN |
|---|---|
| Prüfraum | bis 1,2 m × 1,2 m × 1,7 m (L × B × H) |
| Druckplatten | untere Platte starr, obere Platte starr oder frei schwenkbar |
| Prüfvarianten | stetiger Vorschub oder konstante Last |
Einsatz
Die Stauchdruckpresse TIRA Test 2750 wird vorrangig zur Prüfung einzelner Verpackungen (z. B. Pakete) oder Verpackungsbestandteile eingesetzt, ermöglicht jedoch auch die Durchführung von Druckprüfungen an kompletten Versandeinheiten.
Anwendbare Prüfverfahren: ASTM D642, DIN 55440-1, DIN EN ISO 12048, DIN EN ISO 2234, ASTM D4169, ASTM D7386, ISTA Series
