Schwingprüftechnik

In unserem Prüffeld stehen Ihnen drei Schwing­prüf­sys­teme zur Ver­fügung. Alle Sys­teme er­mög­lichen ver­ti­kale Schwing­ungs­an­reg­ungen (bei Be­darf auf einer Schwer­last­platt­form), ein Sys­tem ist zu­sätz­lich mit einem Gleit­tisch für hori­zon­tale Schwing­ungs­an­regung aus­ge­stat­tet. Dieses Sys­tem kann au­ßer­dem mit einer Klima­kammer kom­biniert werden, um me­chan­ische und kli­ma­tische Be­an­spruch­ungen si­mul­tan zu prü­fen.

Mögliche Anregungsarten:

• Sinus (harmonische Schwingung)
• Rauschen (Random)
• Schock
• weitere auf Anfrage

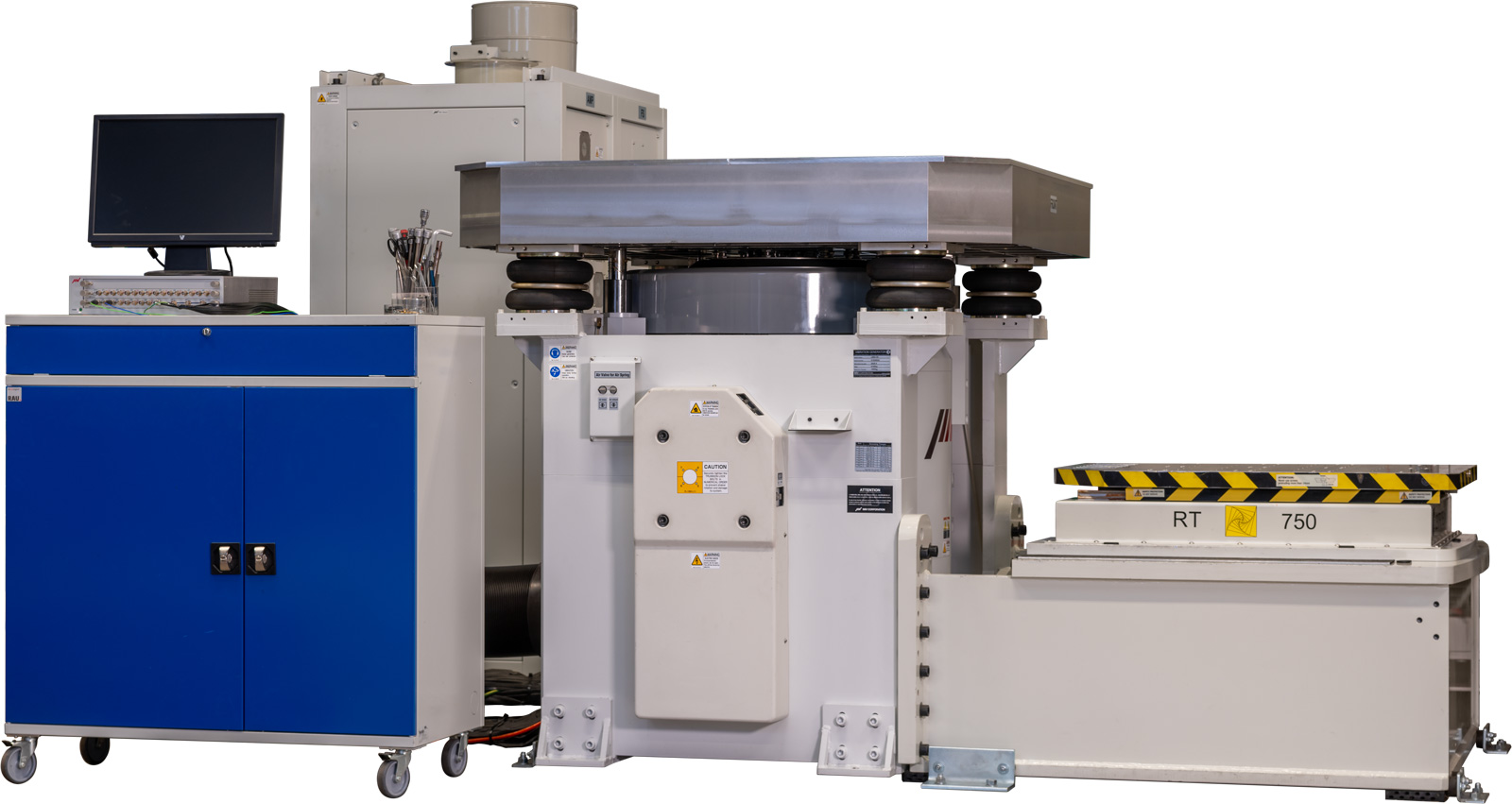

Horizontale Schwingungsanregung:

• System: Gleittisch in Verbindung mit J260
• Prüffläche: 750 mm × 750 mm
• Eigenmasse des Prüftisches: ca. 100 kg

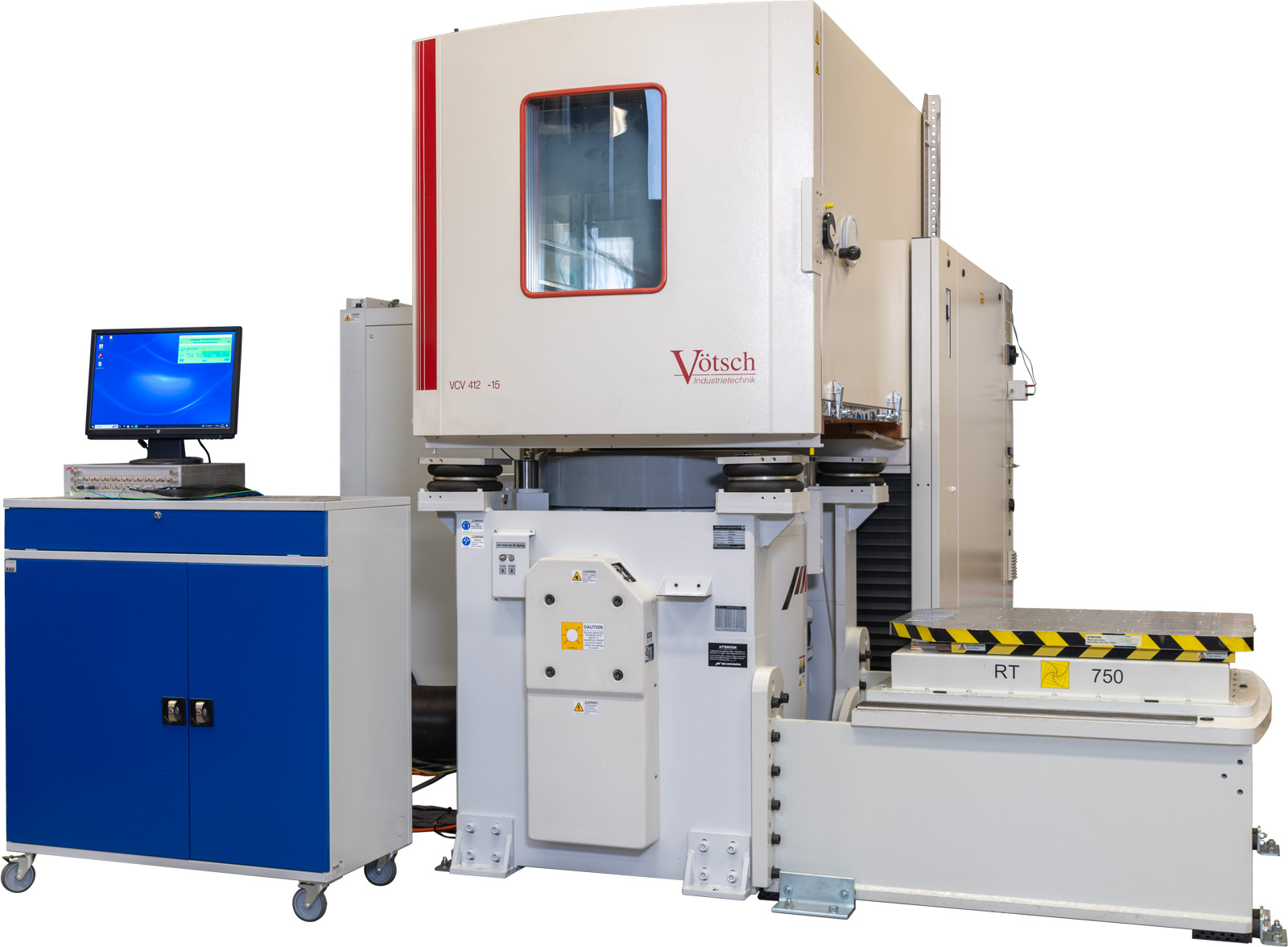

Kombination mit Klimaprüfung:

• Klimakammer VCV 4120-15
• Verwendbar mit IVM J260 zur Schwingprüfung unter Klima
• Prüfraumvolumen 1,2 m³
• Klimabereich:
  Temperatur: –40  °C bis +180  °C
  Relative Luftfeuchtigkeit: 10  % bis 95  %

An­wen­dungen und Ein­satz­mög­lich­kei­ten:

Die Schwing­prüf­sys­teme sind ge­eig­net für:

• Trans­port- und Vi­bra­tions­prüf­ungen ge­mäß Nor­men (z. B. ASTM, ISTA, MIL-STD)
• Funk­tions- und Le­bens­dau­er­tests un­ter mecha­nischer Be­las­tung
• Schock- und Stoß­prüf­ungen
• Kom­bi­nierte Klima- und Schwing­ungs­prüf­ungen (z. B. für Elek­tro­nik, Au­to­mo­bil­kom­po­nen­ten, Ver­packungs­sys­teme)
